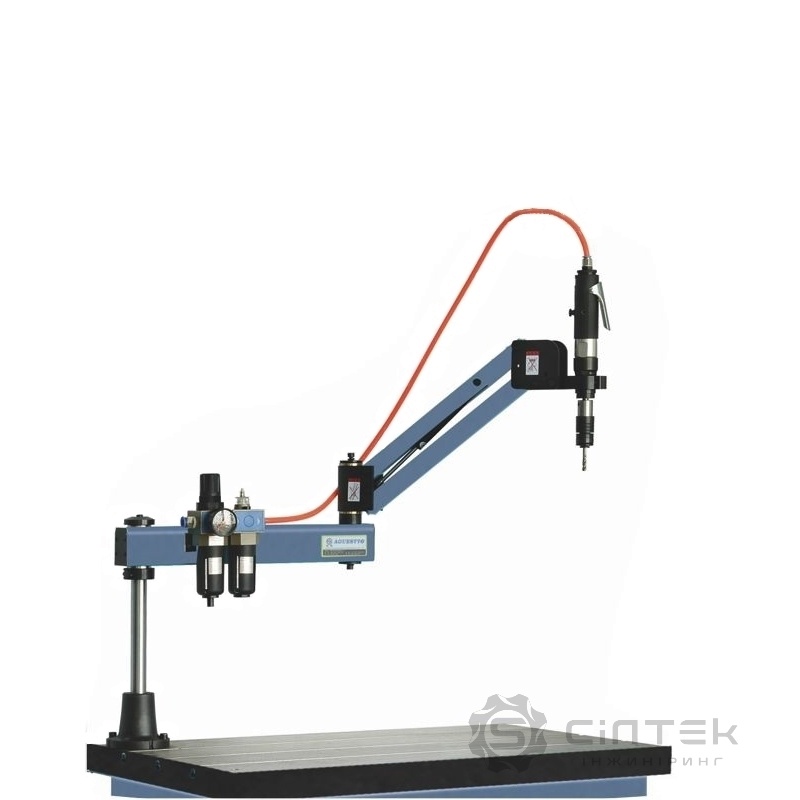

FLP-M24U Різенарізний пневматичний маніпулятор

Різенарізний пневматичний верстат у вигляді ручного маніпулятора застосовується для нарізання наскрізних і глухих різьб від М6 до М24 під змінним кутом від 0 до 90° завдяки поворотному механізму приводної головки.

Різенарізний пневматичний маніпулятор FLP-M24U для М6-М24 з поворотним механізмом 0-90°

Шпиндель маніпулятора приводиться в рух стисненим повітрям з системи 6-8 атм, що перетворюється на потужний вихідний момент.

Маніпулятор комплектується редукційним клапаном з відділювачем вологи з повітря Редукційний клапан забезпечує захист від перевантаження Низкий рівень поломки мітчика за рахунок плавності ходу Висока точність нарізання різьби Просте управління маніпулятором Не потребує досвіду і спеціального інструменту для обслуговування Поворотна консоль різьбонарізного маніпулятора забезпечує гнучкість Великий робочий простір з радіусом 1100 мм і можливістю повороту навколо осі на 360° Поворотний механізм нірізної головки в діапазоні 0-90° Опційна магнітна основа дозволяє встановлювати маніпулятор безпосередньо на великих деталях або станинах верстатів

Особливості пневматичного різенарізного маніпулятора FLP-M24U

• Висока продуктивність нарізування різьб у сталі, нержавіючій сталі, алюмінію та кольорових металах
• Значна економія часу в порівнянні з ручним нарізанням різьб
• Висока точність нарізання різьб під кутом 90° в порівнянні з ручним нарізанням
• В комплекті зі швидкозамінними патронами з запобіжною муфтою для встановлення мітчиків для наскрізних і глухих отворів по стандарту ISO / DIN
• Позиціонування нарізної головки під будь-яким необхідним кутом від 0° до 90° по поверхні нарізання
• Пантограф маніпулятора забезпечує легке позиціонування мітчика в отворі заготовки
• Живлення від повітряної мережі 6-8 атм
• Низькі витрат на технічне обслуговування

Стандартна комплектація пневматичного різенарізного маніпулятора FLP-M24U

• Різенарізний маніпулятор з пневмоприводом, поворотним механізмом привода та блоком підготовки повітря
• Комплект швидкозамінних патронів тип GT24 для мітчиків M6-M24 згідно ISO
• Сервісний ключ для зміни моменту запобіжної муфти
• Базова колона з кріпильним фланцем для кріплення на робочому столі, магнітній плиті, верстаку.
• Ключ шестигранний

Опції до різенарізного маніпулятора FLP-M24U

• Стіл для настільних верстатів 850х600х825 мм, 21 кг
• Верстак з чавунним столом FL-WB  800х500х700 мм, 70 кг
• Верстак з чавунним столом FL-WB 900х600х700 мм, 90 кг
• Магнітна плита PML-300, 300 кг
• Комплект швидкозамінних патронів GT24-DIN, M6-M24 по DIN371 / DIN376
